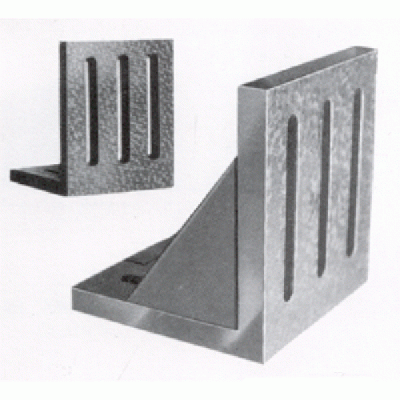

앵글 플레이트
아랫면, 수직면 모두 정밀 스크래핑이 가공되었다. 각각의 사용면에 측정물 고정용 긴홈이 있다. 가공기에 부착, 지그로 사용한다.
설명
아랫면, 수직면 모두 정밀 스크래핑이 가공되었다. 각각의 사용면에 측정물 고정용 긴홈이 있다. 가공기에 부착, 지그로 사용한다.
|
호칭
|
높이*가로*세로*두께
|
홈수(개)
|
직각도(㎛)
|
중량(kg)
|
|
100
|
100 X 75 X 75 X 16
|
2
|
7.0
|
1.2
|
|
125
|
125 X 100 X 100 X 16
|
3
|
8.0
|
2.1
|
|
150
|
150 X 125 X 125 X 18
|
3
|
9.0
|
3.6
|
|
175
|
175 X 150 X 150 X 19
|
3
|
10.0
|
5.6
|
|
200
|
200 X 175 X 175 X 20
|
3
|
10.0
|
9.2
|
|
250
|
250 X 200 X 200 X 22
|
3
|
10.0
|
16
|
|
300
|
300 X 250 X 250 X 25
|
4
|
10.0
|
24
|
|
350
|
350 X 300 X 300 X 25
|
4
|
10.0
|
40
|
|
400
|
400 X 350 X 350 X 35
|
4
|
10.0
|
70
|
|
450
|
450 X 400 X 400 X 42
|
5
|
15.0
|
87
|
* 기타 특수사양은 주문제작이 가능함.
