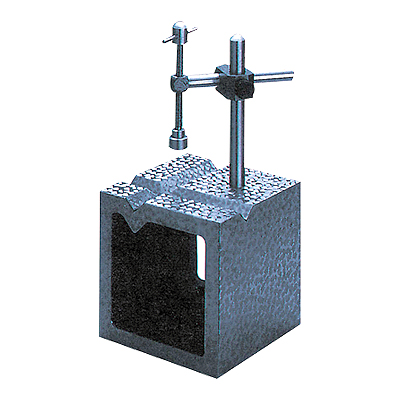

박스형 클램프 브이블럭
고급주철(GC250)을 충분히 씨즈닝 후에 연삭 또는, 스크래핑 가공하여 평행도, 직각도의 정도가 높다. 일반 가공물을 고정하여 평행선, 직각선 및 V홈을 이용한 45도선의 금긋기 등에 사용한다.
설명
고급주철(GC250)을 충분히 씨즈닝 후에 연삭 또는, 스크래핑 가공하여 평행도, 직각도의 정도가 높다. 일반 가공물을 고정하여 평행선, 직각선 및 V홈을 이용한 45도선의 금긋기 등에 사용한다.
|
호칭
|
길이*세로*높이
|
v홈폭
|
평행ㆍ직각도(㎛)
|
중량(kg)
|
|
|
1급
|
2급
|
||||
|
100
|
100×100×100
|
15
|
7
|
14
|
3.7
|
|
125
|
125×125×125
|
20
|
7
|
15
|
6
|
|
150
|
150×150×150
|
22
|
8
|
16
|
10
|
|
175
|
175×175×175
|
30
|
8.5
|
17
|
17
|
|
200
|
200×200×200
|
33
|
9
|
18
|
25
|
|
250
|
250×250×250
|
35
|
10
|
20
|
39
|
|
300
|
300×300×300
|
45
|
11
|
22
|
74
|
|
350
|
350×350×350
|
50
|
12
|
24
|
109
|
|
400
|
400×400×400
|
55
|
13
|
26
|
133
|
|
500
|
500×500×500
|
60
|
15
|
30
|
267
|
* 기타 특수사양은 주문제작이 가능함.
*1셋트는 2개로 구성되어 있음.
